Lastnosti in razvrstitev korunda

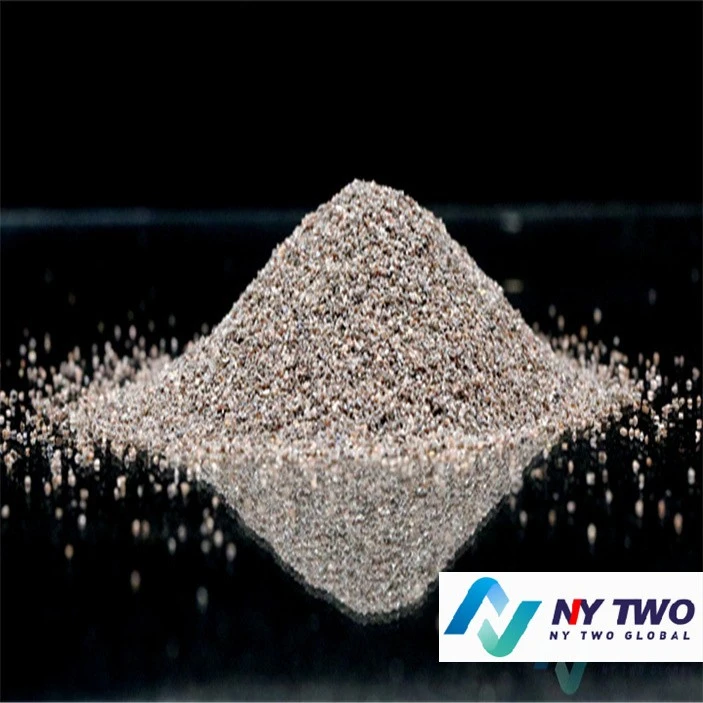

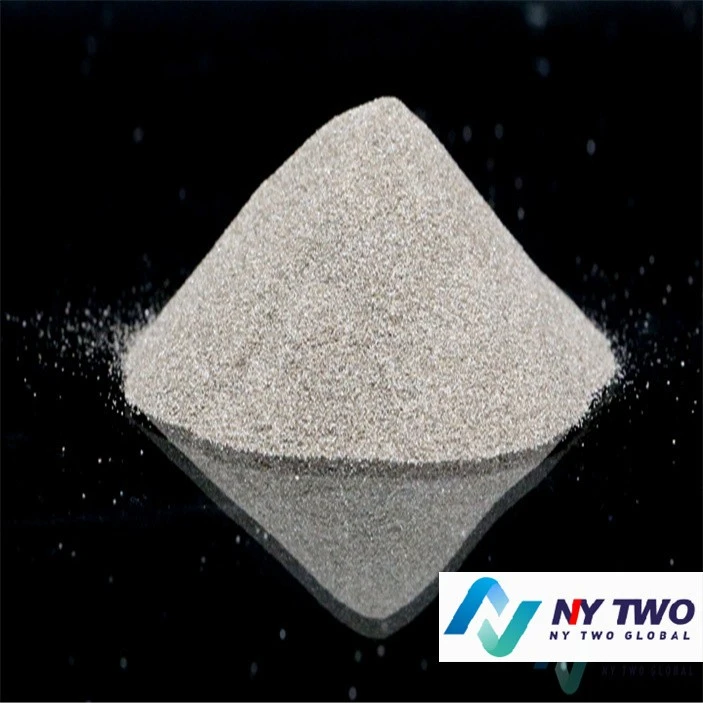

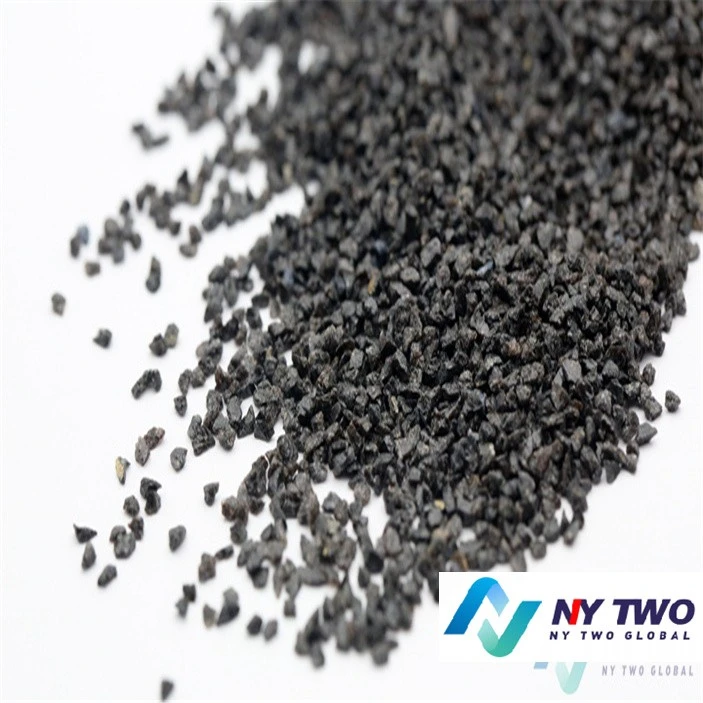

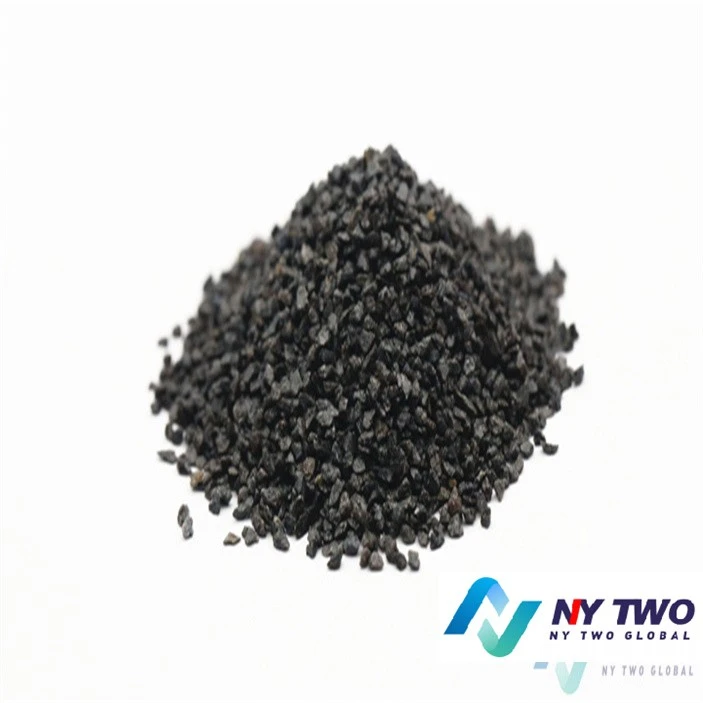

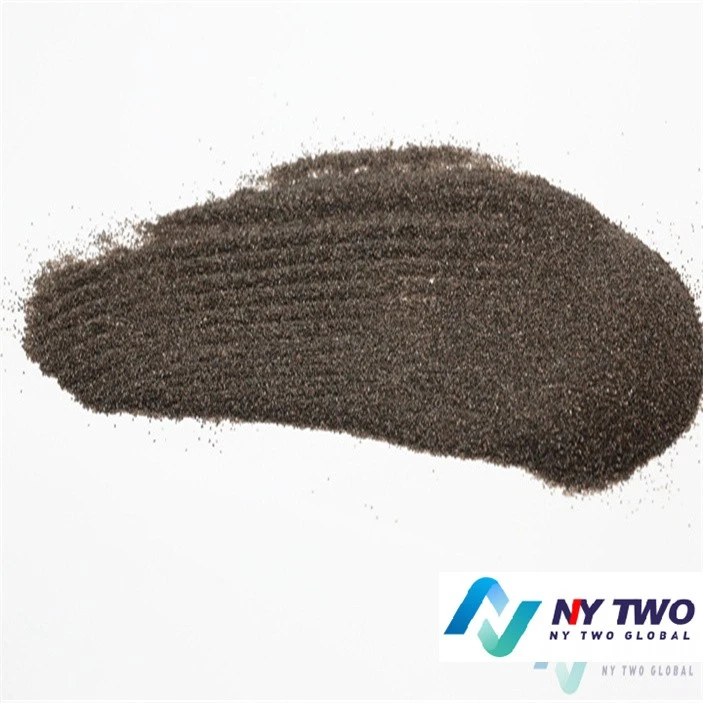

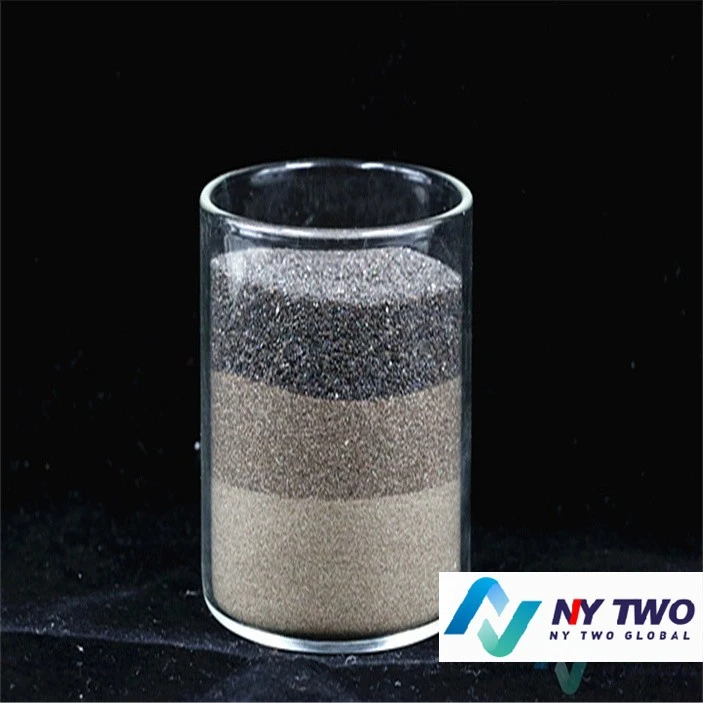

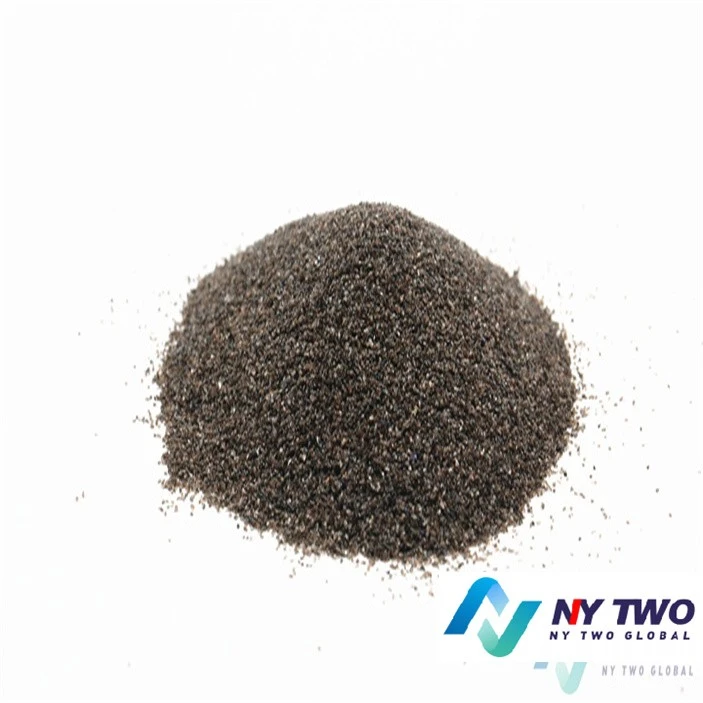

Rjavi korundRjavi korundje izdelan iz boksita, antracita in železovih opilkov s taljenjem pri visoki temperaturi v elektroobločni peči. V procesu taljenja se ogljik v antracitnem boksitu v nečistočah iz silicijevega oksida, železovega oksida in titanovega oksida reducira v kovino, saj se nekatere kovine združijo v feroleguro, ker je njegov delež večji od staljene tekočine korunda in se usede na dno peč in ločevanje staljene tekočine iz korunda. Le majhna količina nečistoč je vključena v talino korunda. Glavna mineralna sestava rjavega korunda je fizični korund, trigonalni kristalni sistem, majhna količina mineralnih nečistoč je: kalcijev silikat, kalcijev plagioklaz, z aluminijem bogat andaluzit (znan tudi kot mulit). ) titan, steklasto telo in majhna količina železove zlitine. Rjavi korund ima močno odpornost na drobljenje, odpornost proti oksidaciji in korozijo ter ima dobro kemično stabilnost. Je široko uporabljen abraziv. Primeren je za brušenje kovinskih materialov z visoko natezno trdnostjo, kot so navadno ogljikovo jeklo, trdi bron, fino brušenje in fino brušenje legiranega jekla, brusilni navoji in zobniki itd. Beli korund se lahko uporablja tudi za natančno litje in visoko kakovostne ognjevzdržne materiale. materialov.

Krom korund (PA) Postopek taljenja kromovega korunda je enak kot pri belem korundu, le da se med taljenjem doda določena količina kromovega oksida, ki je svetlo vijolične ali rožnate barve. Kromov korund zaradi uvedbe Cr3+ za izboljšanje žilavosti abraziva je žilavost višja kot pri belem korundu, trdota pa je podobna trdoti belega korunda. Ko se uporablja za predelavomaterialovz večjo žilavostjo je njegova učinkovitost obdelave višja kot pri belem korundu, boljša pa je tudi površinska obdelava obdelovanca. Krom korund je primeren za obdelavo obdelovancev z visoko žilavostjo, kot so kaljeno jeklo, legirano jeklo, natančna merilna orodja in deli instrumentov. Mikrokristalni korund (MA)

Surovine in metoda taljenja mikrokristalnega korunda so v bistvu enaki kot pri rjavem korundu, staljena tekočina pa se takoj po zaustavitvi peči vlije v kalup za veje, ki se hitro ohladi (običajno v 30 minutah). Mikrokristalni korund v procesu taljenja , stopnja zmanjšanja nečistoč je slaba, vsebnost A1203 je 94 ~ 96 %, velikost kristala je na splošno 80 ~ 300 mikronov, kristal predstavlja 57 ~ 85 %, največja velikost kristala pa ne presega 400 ~ 600 mikronov. Ima značilnosti visoke trdnosti in večje žilavosti. Primeren za brušenje velikih obremenitev, lahko brusi nerjavno jeklo, ogljikovo jeklo, ležajno jeklo in posebno nodularno lito ter druge materiale, ker so abrazivni delci v procesu brušenja zlomljeni mikro robovi, se uporablja tudi za natančno brušenje in celo zrcalno brušenje.

Priljubljena oznake: lastnosti in razvrstitev korunda, Kitajska lastnosti in razvrstitev korunda proizvajalci, dobavitelji
